在家庭装修中，水路改造是最重要的环节之一，与电路工程相同，一点出现问题，对日后的居住有极大的影响，水管工程包含给水、排水和粪管铺设等等，下面就为大家带阿里水路改造安装施工图解。一起来看看不能错过的水电小知识吧。

　　在水路改造时，会依照现场状况规划管线行走的最适路径，一般来说，排水管的路径会避免过多转角，以防排水不顺。由于管线大多是埋入壁面或地面，因此铺设前需先放样，再依照放样切割打凿，不可随意乱打，对墙面或地面的破坏力才能减到最少。

　　在铺设给水管时，若是室内无水阀，建议可新增水阀，日后若水管有问题，在室内就可控制水管开关，无须再到顶楼水塔处关闭，有可能会误关到其他户的水管。

　　粪管和排水管的施作，都需特别注意是否有抓出泄水坡度，才能让废水或排泄物顺利排除。

　　一、水路改造放样定位

　　不论是给排水管或是配电管的配置，都需事前放样定位，确认打凿的位置，避免乱打墙的问题。

　　1、全室定水平线

　　需事先确认完成面地板的高度，才能决定给排水管或配电管配置在地面时，是要向下打凿还是平铺在地面，因此事前需从完成面地板开始自订基准水平线。

　　2、放样给、排水管和粪管的位置

　　依现场放样出给、排水管和粪管位置，在放样时要计算出管线并排后的宽度。

　　注意：冷、热水管间距不能太近

　　冷、热水管之间留出一定距离，避免冷、热水管温度相互影响。

　　二、水路改造切割打凿

　　先切割再打凿，是避免大面积的破坏，让墙面的破坏度降到最低。

　　1、以机具切割

　　依照打样的标记，以机具切割。可边切割边加水，降低切割时散布的灰尘。

　　2、打凿壁面

　　依切割的范围打凿。

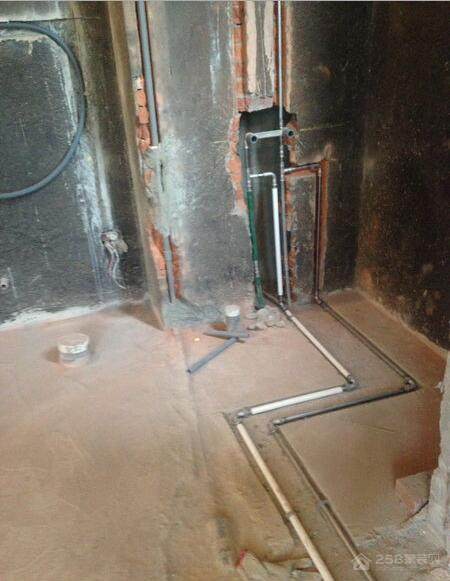

　　三、水路改造铺设给水管

　　可分成冷、热水管，铺排时须保持适当距离。若要重叠，冷热水管之间也需有保温材隔离。

　　1、接管

　　铺设冷、热水管，接给水管主干管及分支管，距主干管越远，分支管的直径需相对缩小，以维持水压。冷、热水管之间保持适当距离。

　　2、固定管线

　　管线以固定环固定，并以水泥砂浆定位，避免后续施工时工人行走踢到，导致管线移位。

　　注意：冷、热水管重叠，需以保温材隔离

　　冷、热水管交叠时，若此时的冷水管是PVC材质，当热水通过热水管时，有可能会使PVC冷水管受热而损坏，因此建议冷、热水管的交接处以保温材隔离。

　　四、水路改造铺设排水管

　　排水管注重的是排水的顺畅度，因此需有一定的泄水坡度，若遇墙面转角，需45度角接管。

　　1、接管

　　铺设时注意泄水坡度，管径小于75mm时，坡度不可小于1/50，管径超过75mm时，不可小于1/100。遇到墙面转角时，需利用45度角的Y字管接合，才能确保废水能确实通过转角不堵塞。

　　2、以水平尺确认倾斜角度

　　铺设时需时时以水平尺确认是否有达到一定的倾斜角度。

　　五、水路改造试水

　　在水管工程施作完毕后，以压力表测水压，需测试一晚，确认经高压后不会造成泄水问题。

　　1、关闭水阀，出水口略微转松

　　将整户的水阀关闭，各出水口略微转松，使管内的水先泄光

　　2、连接机具，将管内空气排出

　　为了避免空气压力影响水压测试，利用机具将管内的空气排出，使测试达到精准。

　　3、打入水压，需至少5kg/cm2

　　以机具连接水管，打入水压，至少需有5kg/cm2的压力，建议测试一晚较为适当。确认压力表指针指到5kg/cm2时，在表上做记号，隔天再确认压力是否有下降。

　　4、确认是否有漏水

　　巡视管线是否有漏水问题。若有，则再处理接缝或更换管线。

　　关于水路改造安装施工图解就介绍到这边，希望对大家有所帮助，如果想了解更多家装知识请关注家装网。
